特殊車両用アルミ製エアーダクト部品

概要・特徴

本製品はアルミ製のエアーダクト部品です。いわゆるアルミの製缶板金加工品です。

アルミの溶接板金加工とは？種類や加工事例についてご紹介！▶▶▶

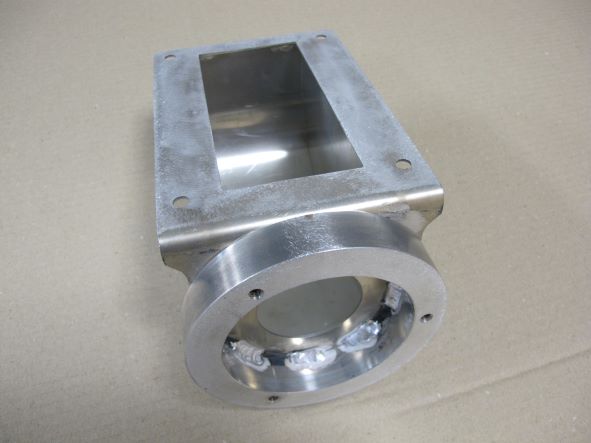

加工におけるポイントは、2つあります。１つ目はt20mmのフランジ部と、t1.5mmで構成される本体部の溶接を行った点で、板厚が異なるアルミ材の溶接となるので入熱量を十分に考慮しないとうまく接合ができません。
特にt1.5mm板が溶け込みすぎないようにしながら、電流・電圧・パルス条件を調整し加工を行いました。

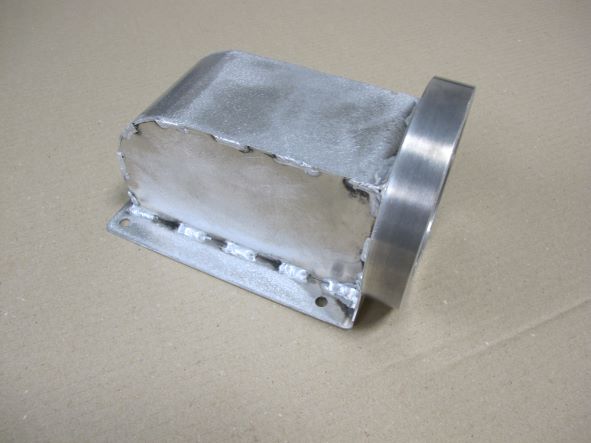

2つ目は、本体の大きなR形状部です。側面板のR部のサイズを図面指定通りに切り抜き、両側面板に沿うように蓋となるように板をロールベンダーで曲げることで製品を仕上げています。断続溶接ではありますが、こちらも入熱量の調整等を行い、仕上げています。
